廣州儀德精密科學(xué)儀器股份有限公司（原廣州市儀德科學(xué)儀器有限公司）創(chuàng)立于2005年，一直堅(jiān)持服務(wù)于國內(nèi)實(shí)驗(yàn)分析領(lǐng)域，專注于各類儀器的研究制造與營銷服務(wù)，是一家專門為客戶打造一站式、全鏈條和“交鑰匙”實(shí)驗(yàn)室而組建的高新技術(shù)企業(yè)。

公司產(chǎn)品資源豐富，種類齊全，涵蓋實(shí)驗(yàn)室通用儀器、化學(xué)分析、表面科學(xué)等，如全譜直讀光譜儀、波長\能量色散型X射線熒光光譜儀、電感耦合等離子體發(fā)射光譜儀、輝光放電光譜儀、紫外可見分光光譜儀、分子熒光光譜儀、原子吸收光譜儀、掃描電鏡、原子力顯微鏡、金相顯微鏡、氧氮?dú)浞治鰞x、碳硫分析儀等。

在儀德人的深耕細(xì)作下，客戶遍及汽車制造、鋼鐵冶金、有色金屬、電子電器、能源電力、石油化工、鐵路運(yùn)輸、機(jī)械制造、商檢、質(zhì)檢、環(huán)境保護(hù)、食品藥品和教學(xué)科研等各行各業(yè)。

什么是45#模具鋼？

45#鋼是GB中的叫法，也叫"“油鋼”。鋼的牌號(hào)是一種優(yōu)質(zhì)碳素結(jié)構(gòu)鋼，對(duì)應(yīng)日標(biāo)S45C； 美標(biāo): 1045；德標(biāo) C45。相比普通A3鋼，具有更高的強(qiáng)度，抗變形能力。

45#鋼為優(yōu)質(zhì)碳素結(jié)構(gòu)用鋼 ，硬度不高易切削加工，模具中常用來做模板、梢子、導(dǎo)柱等；但須熱處理。市場中現(xiàn)貨熱軋居多；冷軋規(guī)格1.0~4.0mm之間。

45＃鋼廣泛用于機(jī)械制造，機(jī)械性能好。但這是一種中碳鋼，淬火性能并不好，45#鋼可以淬硬至HRC42~46。所以如果需要表面硬度，又希望發(fā)揮45＃鋼優(yōu)越的機(jī)械性能，常將45＃鋼表面滲碳淬火，這樣就能得到需要的表面硬度。

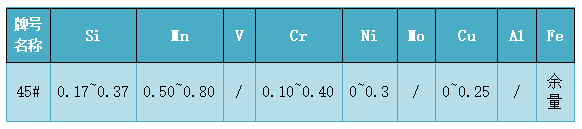

（45＃鋼）

45#模具鋼的硬度是多少？

45#鋼淬火最高硬度一般能達(dá)到HRC50，45#鋼不淬火硬度小于duHRC28，比較軟，不耐磨。

淬火后硬度可以大于HRC55。但這是小截面的，截面稍大，得到的硬度就會(huì)降低。

45#鋼特點(diǎn)

該鋼冷塑性一般，退火、正火比調(diào)質(zhì)時(shí)要稍好，具有較高的強(qiáng)度和較好的切削加工性，經(jīng)適當(dāng)?shù)臒崽幚硪院罂色@得一定的韌性、塑性和耐磨性，材料來源方便。適合于氫焊和氬弧焊，不太適合于氣焊。焊前需預(yù)熱，焊后應(yīng)進(jìn)行去應(yīng)力退火。

45#鋼處理工藝

偏高的淬火溫度可以使工件加熱速度加快，表面氧化減少，且能提高工效。

45#鋼淬透性低，故應(yīng)采用冷卻速度大的10%鹽水溶液。工件入水后，應(yīng)該淬透，但不是冷透，如果工件在鹽水中冷透，就有可能使工件開裂，這是因?yàn)楫?dāng)工件冷卻到180℃左右時(shí)，奧氏體迅速轉(zhuǎn)變?yōu)轳R氏體造成過大的組織應(yīng)力所致。

因此，當(dāng)淬火工件快冷到該溫度區(qū)域，就應(yīng)采取緩冷的方法。由于出水溫度難以掌握，須憑經(jīng)驗(yàn)操作，當(dāng)水中的工件抖動(dòng)停止，即可出水空冷（如能油冷更好）。另外，工件入水宜動(dòng)不宜靜，應(yīng)按照工件的幾何形狀，作規(guī)則運(yùn)動(dòng)。靜止的冷卻介質(zhì)加上靜止的工件，導(dǎo)致硬度不均勻，應(yīng)力不均勻而使工件變形大，甚至開裂。

處理要求

45#鋼為優(yōu)質(zhì)碳素結(jié)構(gòu)用鋼，硬度不高易切削加工，模具中常用來做模板，梢子，導(dǎo)柱等，但須熱處理 。

45#鋼調(diào)質(zhì)后表面硬度在HRC20~HRC30之間，由于45#鋼滲透性較差，芯部硬度隨零件厚度變化，厚度越后硬度越低。

45#鋼實(shí)際應(yīng)用的最高硬度為HRC55（高頻淬火HRC58）。淬火硬度在HRC55~58之間，極限值可達(dá)HRC62；但不推薦使用，當(dāng)45#鋼硬度在HRC50以上，較易出現(xiàn)裂紋。

45#鋼淬火后，內(nèi)部會(huì)產(chǎn)生不均應(yīng)力，導(dǎo)致零件變形。所以要經(jīng)過自然時(shí)效（室溫放置5-10天）或在140°-160°的時(shí)效爐保溫2-3天才能使用。

熱處理

推薦熱處理溫度：正火850，淬火840，回火600。

45號(hào)鋼為優(yōu)質(zhì)碳素結(jié)構(gòu)用鋼，硬度不高易切削加工，模具中常用來做模板，梢子，導(dǎo)柱等，但須熱處理。

45#鋼應(yīng)用

45#鋼通常在調(diào)質(zhì)或正火狀態(tài)下使用，可代替滲碳鋼，用于制造表面耐磨的零件。此時(shí)，須經(jīng)過高頻感應(yīng)或者火焰淬火，如曲軸、齒輪、機(jī)床主軸、活塞銷、傳動(dòng)軸等，還用于制造農(nóng)機(jī)中等負(fù)荷的軸、脫粒滾筒、凹板釘齒、鏈輪、齒輪以及鉗工工具等。

45#鋼的用途取決于它的各項(xiàng)性能，45鋼它具有一定的韌性和塑性，并具有較高的強(qiáng)度，可加工性良好，采用調(diào)質(zhì)處理可獲得很好的綜合力學(xué)性能。

45#鋼適用于制造較高強(qiáng)度的運(yùn)動(dòng)零件，如空壓機(jī)、泵的活塞、蒸汽渦輪機(jī)的葉輪，重型及通用機(jī)械中的軋制軸、連桿、蝸桿、齒條、齒輪、銷子等。

手持式光譜儀對(duì)45#鋼模具鋼進(jìn)行檢測

德國斯派克手持式X熒光光譜儀，能夠在金屬牌號(hào)鑒別方面做出較大的應(yīng)用，金屬分析速度快，時(shí)間短，分析精準(zhǔn)度高。

45#鋼廣泛應(yīng)用于機(jī)械，用于制作承受負(fù)荷較大的小截面調(diào)質(zhì)件和應(yīng)力較小的大型正火零件，以及對(duì)心部強(qiáng)度要求不高的表面淬火零件，如梢子、導(dǎo)柱、表針等部件。

運(yùn)用斯派克手持式光譜儀可對(duì)金屬牌號(hào)進(jìn)行分析，檢測金屬元素，SPECTROxSORT可以在區(qū)區(qū)兩秒的分析時(shí)間內(nèi)給出金屬牌號(hào)以及實(shí)驗(yàn)室級(jí)的材料化學(xué)組成分析結(jié)果。而對(duì)于復(fù)雜基體分析如環(huán)境監(jiān)測分析，xSORT無需復(fù)雜的樣品前處理，即可取得同類設(shè)備無法取得的低的元素檢測下限。

此外，斯派克光譜儀還能滿足多種金屬基體材料以及土壤，塑膠，礦石等多種復(fù)雜材料的光譜化學(xué)成分分析需要。
