純錫主要應(yīng)用于各種金屬制備、鑄造和合金制造，經(jīng)常在板柵冶煉過程中隨時加錫，特別是Pb-Ca合金，由于用于免維護電池，對雜質(zhì)含量要求較嚴，一些有害雜質(zhì)如果含量超標會使電池的質(zhì)量受到嚴重影響。純錫中雜質(zhì)含量的測定迄今為止還沒有簡便、成熟、快速的方法，針對此問題，經(jīng)過多次反復(fù)試驗，采用直讀光譜儀間接測定純錫中Cu、Ag、Bi、As、Sb、Zn六種元素含量，收到了較為理想的效果。

一、儀器與分析條件

1、光譜儀：SPECTROLAB M 型光譜儀

2、激發(fā)光源：火花光源，頻率200HZ

3、氬氣：高純氬氣

二、樣品制備

由于直讀光譜儀只限于鉛及鉛合金中各種雜質(zhì)的分析，純錫不能直接用光譜儀進行測定，必須將純錫轉(zhuǎn)變?yōu)殂U基合金，而且轉(zhuǎn)變鉛基合金之后的元素含量范圍不得大于儀器通道的含量范圍，樣品必須均勻，為此我們分別作了如下實驗：

樣品溶解：稱取一定量的純錫樣品約20g左右和純鉛300g左右，先將純鉛置電爐上加熱溶解后，再放入純錫樣品（塊狀），待純錫溶解完全后，立即攪拌均勻，倒出鑄成鉛錠，備用。

三、均勻性試驗

鑄成的鉛錠每個元素必須分布均勻，否則對測定結(jié)果有較大影響,

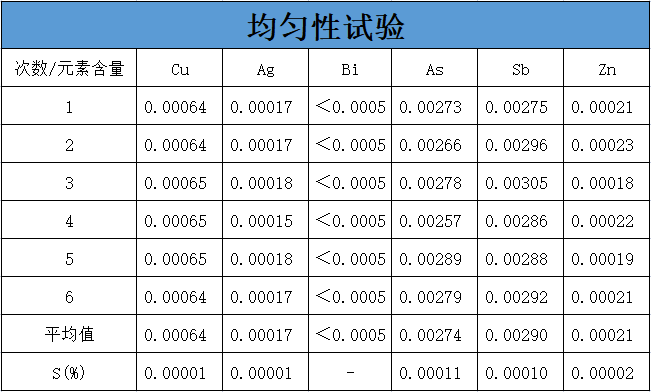

對同一塊樣品進行了兩次光面處理6次激發(fā)測定，測定結(jié)果如下表：

從測定結(jié)果看樣品均勻性比較理想，溶解過程中揮發(fā)損失可忽略不計。

四、樣品的測定

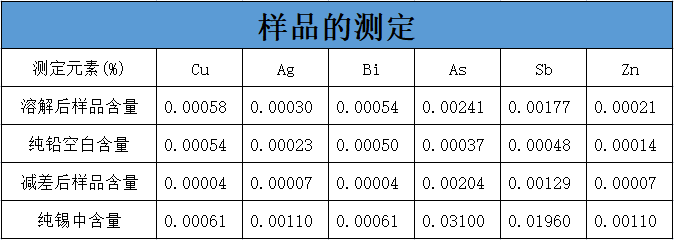

因為純錫轉(zhuǎn)變成鉛錫合金之后的雜質(zhì)含量都比較低，所以必須作空白實驗，每次分析必須用一塊電鉛為空白，所用空白樣品必須和溶解純錫樣品時所用電鉛完全一致，將測得兩個結(jié)果相減為樣品(溶解后)的含量，然后再通過計算，得出純錫中雜質(zhì)的百分含量。測得結(jié)果見表一：

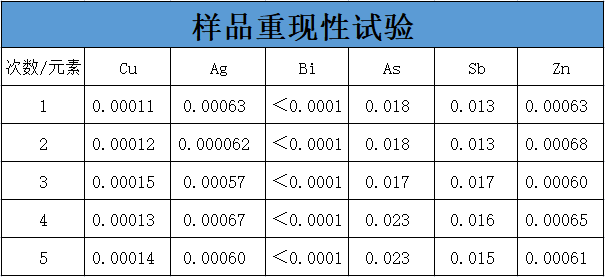

五、樣品重現(xiàn)性試驗:對不同樣品進行5次測定，結(jié)果如下表:

從上表看出試驗數(shù)據(jù)重現(xiàn)性良好，符合誤差要求。

六、方法結(jié)果對比試驗

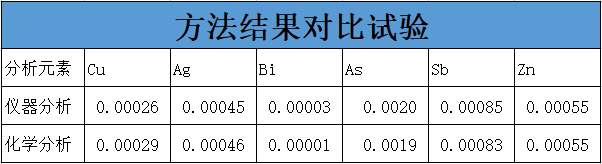

為了驗證本方法的準確性，用化學分析方法與本方法進行結(jié)果對比。見表二。

七、結(jié)果與討論:

1、直讀光譜儀間接測定純錫中Cu、Ag、Bi、As、Sb、Zn含量，操作簡單，分析速度快，多種元素同時測定，避免了化學分析方法造成的系統(tǒng)誤差，本方法能夠解決材料的進廠驗收，正確指導(dǎo)生產(chǎn)。

2、由于Fe元素熔點較高，Pb、Fe不容易形成均勻的合金，故本方法不能測鐵。

3、樣品溶解時加入錫后不能溶解時間太長。
